Línea de producción de vidrio flotado 250TPD Maquinaria formadora de vidrio para la industria del vidrio

Línea de producción de vidrio flotado 250TPD Maquinaria formadora de vidrio para la industria del vidrio

1. Descripción general

El principio fundamental de la producción de vidrio flotado consiste en dirigir el vidrio fundido a alta temperatura hacia la superficie del estaño fundido. Aprovechando la alta densidad y la superficie perfectamente plana del líquido de estaño, el vidrio se extiende, pule y forma naturalmente bajo los efectos combinados de la gravedad y la tensión superficial. Este proceso evita fundamentalmente la desigualdad de espesor causada por los métodos tradicionales de perfilado mecánico, ensanchando significativamente la cinta de vidrio y aumentando en gran medida la velocidad de extracción, estableciendo así una base técnica sólida para la producción continua de vidrio plano a gran escala.

El vidrio producido mediante este proceso exhibe un excelente control de la distorsión óptica y una mínima ondulación. La calidad de su superficie y su uniformidad interna son suficientes para cumplir con los estrictos requisitos de las aplicaciones de procesamiento de alta gama. Una línea completa de producción de vidrio flotado generalmente abarca cinco etapas principales del proceso: preparación de lotes, fusión a alta temperatura, formación en baño de estaño, tratamiento de recocido y corte y apilado en frío. Al completar el esparcido y el pulido a altas temperaturas sobre la superficie del líquido de estaño, el producto logra un paralelismo y un rendimiento de transmisión óptica superiores.

2. Características de desempeño

Dado que la cinta de vidrio se forma sobre la superficie del líquido de estaño, tanto la superficie superior como la inferior reciben un efecto de "pulido al fuego" a alta temperatura, produciendo un acabado superficial comparable al esmerilado mecánico. Además, en comparación con el vidrio esmerilado mecánicamente, el vidrio flotado retiene una capa de compresión superficial completa, lo que ofrece mayor resistencia mecánica y mejor resistencia a la intemperie y durabilidad química, lo que lo hace menos propenso a rayarse o a la degradación del rendimiento durante un servicio a largo plazo.

3. Especificaciones y aplicaciones de espesor

4. Sistema de Materia Prima

Las principales materias primas minerales y auxiliares químicos involucrados en la producción de vidrio flotado incluyen:

5. Flujo de proceso de la línea de producción de vidrio flotado

Después de un pesaje preciso y una mezcla eficiente, los materiales del lote se alimentan continuamente al horno de fusión mediante un cargador de lote. A altas temperaturas, los materiales de la carga se funden formando un líquido de vidrio homogéneo, que fluye a través de un canal hacia el baño de estaño, donde se extiende, se pule y se controla el espesor de la superficie del estaño. Cuando la cinta de vidrio se enfría a aproximadamente 600°C, pasa a través de una mesa de rodillos de transición hacia el horno de recocido, donde se eliminan las tensiones térmicas internas bajo condiciones de temperatura controladas con precisión. Después del recocido, la cinta de vidrio se somete a una inspección de calidad en línea, un corte optimizado por computadora, un corte y una separación automáticos y, finalmente, el sistema de apilado la apila y empaqueta para formar productos terminados listos para su envío.

6. Descripción del equipo principal

6.1 Planta por lotes
Responsable del almacenamiento, pesaje, mezcla y transporte de diversas materias primas minerales, suministrando al horno de fusión materiales por lotes consistentemente compuestos y bien mezclados.

6.2 Horno de fusión
El tanque de fusión es el núcleo térmico de toda la línea de producción. La calidad de selección e instalación de sus revestimientos refractarios determina directamente la vida útil del horno y la calidad de fusión del vidrio. Se deben utilizar materiales altamente resistentes a la corrosión, como por ejemplo alúmina-circonita fundida.

6.3 Baño de estaño
El baño de estaño es el equipo técnicamente más crítico en el proceso de flotación. Después de fluir continuamente en el baño de estaño, el vidrio fundido flota sobre la superficie del líquido de estaño (densidad 7,3 g/cm3). A través de las acciones combinadas de la gravedad, la tensión superficial y los rodillos superiores mecánicos, el vidrio se extiende, pule, adelgaza y enfría secuencialmente, formando finalmente una cinta de vidrio continua con un espesor uniforme y una superficie plana. El equipo presenta un diseño estructuralmente estable que garantiza un campo de temperatura uniforme en todo el líquido de estaño, promoviendo una distribución uniforme y una rápida conformación del vidrio.

6.4 Gasolinera de protección
La estación de gas de protección debe funcionar continuamente las 24 horas del día para producir y suministrar de forma estable la atmósfera protectora de alta pureza necesaria para el baño de estaño. Normalmente, se utiliza una mezcla de gases nitrógeno (N2) e hidrógeno (H2) como medio protector, principalmente para evitar la oxidación del líquido de estaño a altas temperaturas y garantizar una superficie de estaño limpia.

El nitrógeno es un gas inerte incoloro e inodoro que existe en estado libre en la naturaleza. Es incombustible y poco soluble en agua, aislando eficazmente el oxígeno sin reaccionar con el estaño. El hidrógeno, por otro lado, es el gas reductor más ligero y posee una fuerte capacidad reductora y una alta actividad química. Reacciona con trazas de óxidos en la superficie del estaño para formar vapor de agua, que se agota con el gas de escape, mientras que su alta conductividad térmica también ayuda a igualar la temperatura dentro del espacio del techo del baño de estaño.

6.5 Lehr de recocido
El objetivo principal del proceso de recocido es eliminar las tensiones permanentes y la falta de homogeneidad óptica dentro de la cinta de vidrio flotado causada por un historial térmico desigual, estabilizando así la estructura del vidrio y asegurando altas tasas de rendimiento durante el corte y el procesamiento posterior.

El recocido es esencialmente un proceso de enfriamiento de precisión con temperatura controlada. La velocidad de enfriamiento debe establecerse de acuerdo con los diferentes espesores y grados del producto, asegurando que las tensiones residuales permanezcan dentro de los límites permitidos especificados por las normas nacionales. Al mismo tiempo, las tensiones temporales generadas durante el recocido deben controlarse estrictamente para evitar la rotura del vidrio dentro del horno debido a una tensión excesiva.

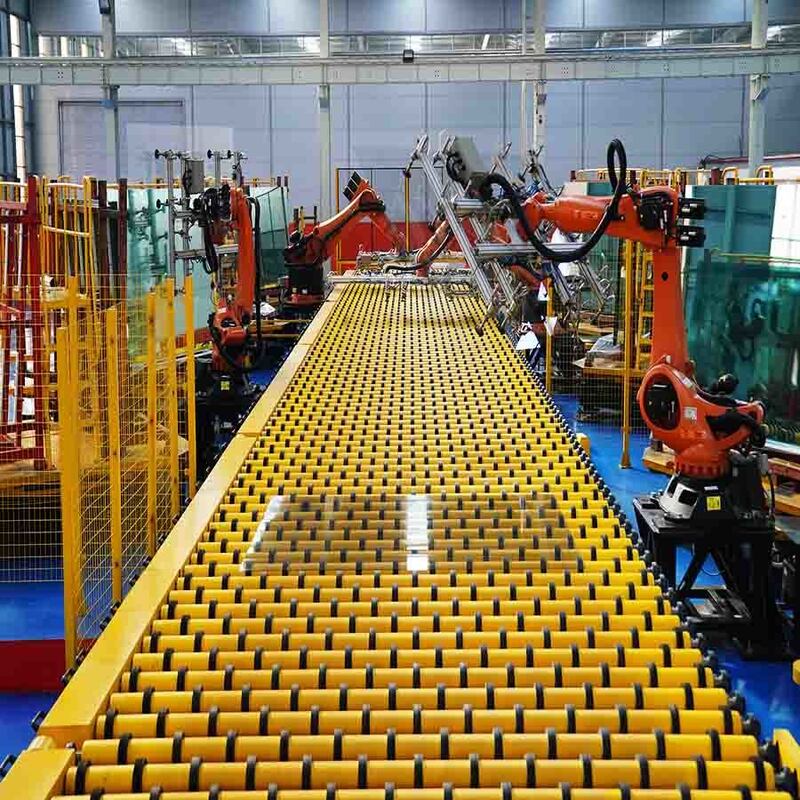

6.6 Sistema de procesamiento en frío
El extremo frío de la línea de producción de flotadores realiza la inspección de calidad, el corte, el corte, el apilado y el embalaje en línea de la cinta de vidrio y generalmente se divide en tres zonas funcionales principales:

• Sección de Inspección y Pretratamiento: Realiza inspección de calidad óptica, identificación de defectos y marcado.

• Sección de corte y rotura: Realiza cortes longitudinales y transversales según las dimensiones del pedido, corte automático y rectificado de bordes.

• Sección de Apilamiento y Embalaje: Apila las láminas de vidrio terminadas mecánicamente o mediante flotación de aire, seguido de un embalaje a prueba de humedad y rayones.

El sistema de automatización del extremo frío se puede subdividir en zona de manipulación de emergencia, zona de inspección y clasificación de calidad, zona de corte optimizada, zona de separación de espacios, zona de transporte por aceleración y zona de recuperación de vidrio desecho. Entre ellas, la zona de emergencia está ubicada entre la salida del horno de recocido y la mesa transportadora principal, lo que permite una rápida eliminación del vidrio en condiciones anormales mediante equipos de corte y caída de placas. La zona de inspección de calidad emplea instrumentos de inspección en línea para evaluar los tipos y la densidad de los defectos con marcado automático. La zona de separación utiliza servomotores para controlar con precisión las velocidades de los rodillos, logrando un espaciado seguro entre las láminas de vidrio y creando las condiciones necesarias para el posterior apilamiento y embalaje.
