Quemador regenerativo de gas natural para horno recuperativo de 10 Tpd para la industria del vidrio

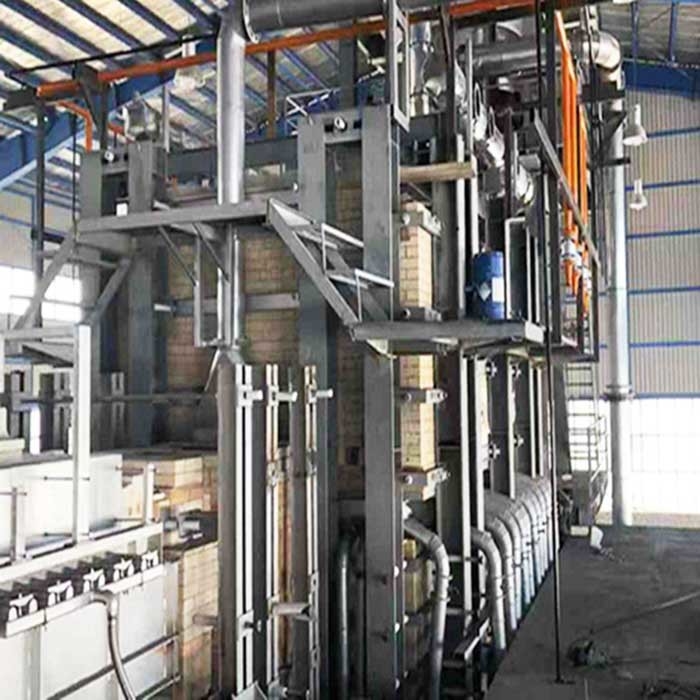

Horno recuperativo de 10Tpd con quemador regenerativo de gas natural para la industria del vidrio

1. Breve descripción

Un horno recuperativo es un horno industrial que utiliza un intercambiador de calor para precalentar el aire de combustión, mejorando la eficiencia energética y reduciendo el consumo de combustible.

El sistema de combustión regenerativa de alta eficiencia de un horno de calentamiento regenerativo consta principalmente de un quemador regenerativo y un sistema de inversión. Se divide en tres partes principales: sección de precalentamiento, sección de calentamiento y sección de homogeneización. El principio es utilizar una cámara de almacenamiento de calor para prealmacenar todo el calor, logrando el efecto de recuperar la humedad y el calor de los gases de combustión reguladores de temperatura en gran medida y aumentar la temperatura del aire de combustión.

Función y diseño

Un horno recuperativo funciona utilizando un recuperador, que es un tipo de intercambiador de calor que extrae calor de los gases de escape del horno. Este calor se utiliza luego para precalentar el aire de combustión entrante. Los componentes principales incluyen:

Calor Intercambiador: El recuperador generalmente consta de dos tuberías concéntricas; los gases de combustión calientes pasan a través de la tubería exterior mientras que el aire frío fluye a través de la tubería interior, lo que permite la transferencia de calor sin mezclar las dos corrientes.

Combustión Sistema: El aire precalentado se mezcla luego con el combustible en el quemador, lo que resulta en un proceso de combustión más eficiente que puede alcanzar una temperatura más alta.

2. Ventajas

3. Estructura del horno

• Sección de fusión

Es la parte que funde los materiales cargados y limpia y homogeneiza el líquido de vidrio. En el espacio superior de la sección de fusión se conoce como espacio de llama, la parte inferior es el tanque de fusión.

• Casa de perros

Los materiales cargados se introducen en el horno a través de la casa de perros, el calor se transfiere a través del espacio de la llama al líquido de vidrio.

• Acceso de aire y gas

El aire y el gas calentados fluyen hacia la sala de precombustión para mezclarse a través de este acceso después de que salen del regenerador.

4. Sistema de tecnología de fusión del horno

La tecnología de fusión razonable es un sistema que podría asegurar una producción diaria normal. Tendrá una función importante para la alta producción, la alta calidad, el bajo consumo y la vida útil del horno.

La tecnología de fusión del horno incluye temperatura, presión, burbujeo, nivel de líquido de vidrio, combustible, sistema de inversión, etc.

La temperatura significa la temperatura del tanque de fusión, no de todo el horno. La distribución de la temperatura es desde el tanque de fusión a través de la longitud del horno.

Puntos de medición de temperatura normales:

• Temperatura de la pata del puerto
• Temperatura de la pared del pecho
• Temperatura de la llama
• Temperatura del líquido de vidrio

La temperatura debe controlarse estrictamente, afecta la velocidad de fusión del vidrio, la situación de convección del líquido de vidrio, la condición de formación del vidrio, la combustión del combustible, la campaña del horno, etc.

Si el horno está en una situación de presión negativa, el aire frío se absorberá en el espacio de la llama y cambiará el estado interno del horno, reducirá la temperatura y aumentará el consumo de energía, e incluso más, la temperatura interna del horno no se distribuirá homogéneamente. Sin embargo, la presión del horno no puede exceder el estándar, si la presión es demasiado grande, aumentará el consumo de energía, acortará la vida útil del horno y se verá afectada la limpieza y el enfriamiento del líquido de vidrio.

5. Preguntas frecuentes

P: ¿Quiénes somos?
A: JEFFER Engineering and Technology Co., Ltd es una empresa de ingeniería profesional especializada en diseño de proyectos, consultoría de tecnología de ingeniería, ingeniería, adquisiciones, construcción (EPC) y gestión de operaciones de proyectos.

P: ¿Puede personalizar los productos?
A: Sí, tenemos un equipo profesional experimentado listo para hacer el diseño de acuerdo con los requisitos de los clientes.

P: ¿Ofrecen instalación en el sitio en el extranjero?
A: Sí, podemos proporcionar a nuestro ingeniero para supervisar el trabajo de instalación en el sitio o proporcionar todo el equipo de instalación en el sitio para finalizar el proyecto.

P: ¿Proporcionan protección de confidencialidad?
A: Un estricto sistema de gestión de dibujos elimina el riesgo de fugas y protege sus intereses.
